Perception 安装

百度Apollo自动驾驶仿真平台9.0版本Perception模块相关内容

基于官方教程https://apollo.baidu.com/community/article/1186，根据实际使用增改部分内容。

1 Apollo Perception环境配置

1.1 安装基础软件

1.1.1 安装Linux - Ubuntu

Ubuntu系统安装完成请更新相关软件：

1
sudo apt-get update
1
sudo apt-get upgrade

1.1.2 安装 Docker Engine

Apollo 依赖于 Docker 19.03+。安装 Docker 引擎，您可以根据官方文档进行安装：

1
wget http://apollo-pkg-beta.bj.bcebos.com/docker_install.shbash docker_install.sh
1
bash docker_install.sh

注：1.1.1和1.1.2步骤安装过无需重复安装。

1.1.3 安装驱动

显卡驱动和CUDA版本兼容性，由于nvidia的硬件更新的很快，因此会遇到显卡驱动和CUDA版本不兼容的情况，以下为我们测试的畅通链路。

显卡系列 测试显卡 驱动版本 最低支持驱动版本 cuda版本
GeForce 10 Series GeForce GTX 1080 nvidia-driver-470.160.03 nvidia-driver-391.35 CUDA Version ：11.4
GeForce RTX 20 Series GeForce RTX 2070 SUPER nvidia-driver-470.63.01 nvidia-driver-456.38 CUDA Version ：11.4
GeForce RTX 30 Series GeForce RTX 3090 nvidia-driver-515.86.01 nvidia-driver-460.89 CUDA Version ：11.6
GeForce RTX 3060 nvidia-driver-470.63.01 nvidia-driver-460.89 CUDA Version ：11.4
Tesla V-Series Tesla V100 nvidia-driver-418.67 nvidia-driver-410.129 CUDA Version ：10.1
AMD MI100 dGPU ROCm™ 3.10 driver

1.1.3.1 安装显卡驱动

10、20、30系列显卡推荐使用470.63.01版本，下载链接470.63.01显卡驱动

（实际使用时显卡驱动版本高于推荐也可正常使用，因此在安装系统时已将驱动安装好的话，则不用安装，再次安装会提示已安装驱动无法再次安装）：

1
2
#使用该命令查看是否安装显卡，若出现下述“驱动检查”所示图内容，则已安装显卡驱动，否则执行下面指令安装
nvidia-smi

下载之后，找到相应的文件夹打开终端输入指令：

1
sudo chmod 777 NVIDIA-Linux-x86_64-470.63.01.runsudo ./NVIDIA-Linux-x86_64-470.63.01.run

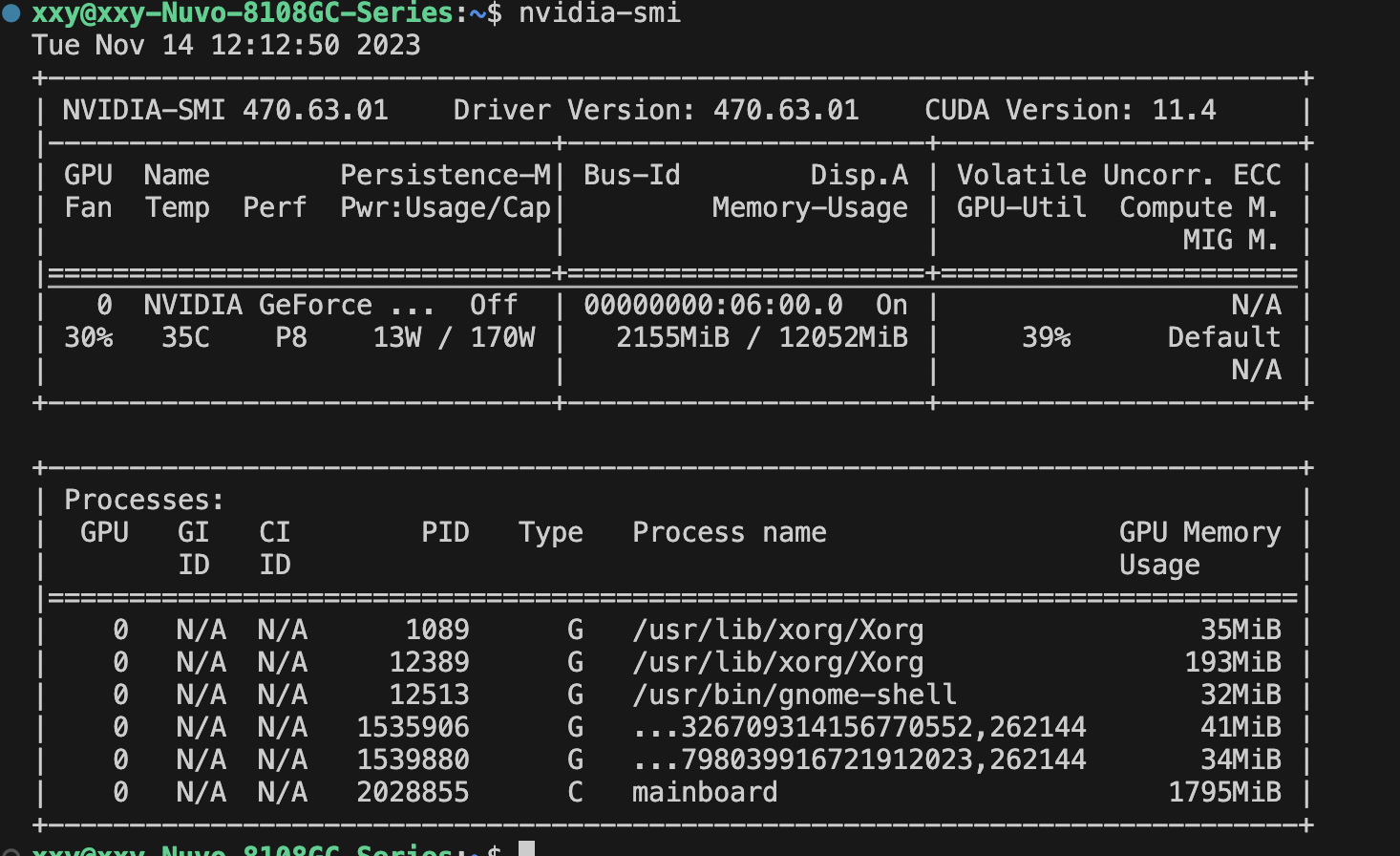

驱动检查

1
nvidia-smi

https://apollo-studio-public.bj.bcebos.com/community/article/image/9ae7ced2c94a36b08552b43487a260a83589a428

注：如若出现以下情况，则说明没有下载显卡驱动https://apollo.baidu.com/community/article/1181

https://apollo-studio-public.bj.bcebos.com/community/article/image/93433bba9bac0293fd6df871083ad0f8157ef648

注：本教程只适用于ubuntu系统，虚拟机无法安装显卡驱动

1.1.3.2 安装nvida-docker

为了在容器内获得 GPU 支持，在安装完 docker 后需要安装 NVIDIA Container Toolkit。 运行以下指令安装 NVIDIA Container Toolkit：（实际使用时会出现报错：无法定位软件包 nvidia-docker2）

1
distribution=$(. /etc/os-release;echo $ID$VERSION_ID) curl -s -L https://nvidia.github.io/nvidia-docker/gpgkey | sudo apt-key add - curl -s -L https://nvidia.github.io/nvidia-docker/$distribution/nvidia-docker.list | sudo tee /etc/apt/sources.list.d/nvidia-docker.list sudo apt-get -y update sudo apt-get install -y nvidia-docker2

注：如果上面方法报错，则使用官方方法nvida-docker官方教程，执行下面图片中的两条指令：


1.2 安装 Apollo 环境管理工具

1.2.1 基础环境准备

1
2
3
4
5
6
7
8
# 添加访问认证
wget -O - https://apollo-pkg-beta.cdn.bcebos.com/neo/beta/key/deb.gpg.key | sudo apt-key add -

# Apollo -alpha 版源地址
sudo bash -c "echo 'deb https://apollo-pkg-beta.cdn.bcebos.com/apollo/core bionic main' >> /etc/apt/sources.list.d/apolloauto.list"

# 更新源
sudo apt update

1.2.2 安装 aem工具

如果没有安装过apollo 8.0aem，使用以下命令直接安装：

1
sudo apt install apollo-neo-env-manager-dev

安装成功后，可以使用以下查看安装是否成功，出现下图所示即为成功：

1
aem -h

Untitled 1.png

1.3 下载 Perception工程

1.3.1 下载工程代码

1
git clone https://github.com/ApolloAuto/application-perception

注：如果出现⽆法访问等问题，可使⽤以下⽅法：

1
git clone [https://gitee.com/ApolloAuto/application-perception](https://gitee.com/ApolloAuto/application-perception)

1.3.2 进入工程目录

1
cd application-perception
1
2

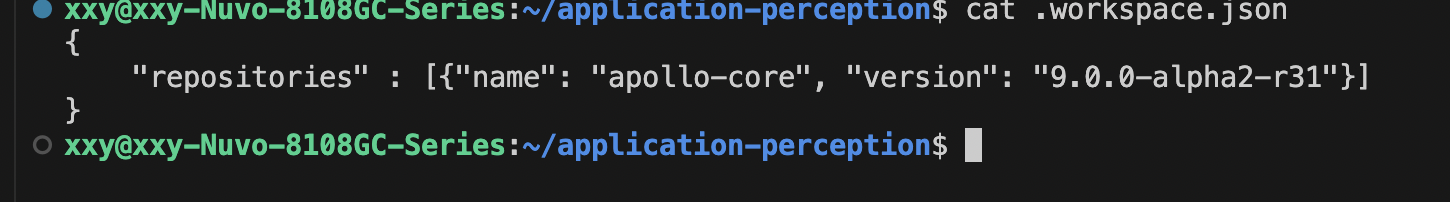

#检查目录，只是看一下文件结构，并未有数据操作，如下显示"9.0.0-alpha2-r31"即为正确
cat .workspace.json

https://apollo-studio-public.bj.bcebos.com/community/article/image/4ef69657ff72bed3ab517a35535554d762d1cf47

注：如若显示“9.0.0-alpha2-r29”：

1
2
#请使用：
git pull

或手动更改.workspace.json文件的9.0.0-alpha2-r29为9.0.0-alpha2-r31

再使用cat .workspace.json 指令查看是否已更改

https://apollo-studio-public.bj.bcebos.com/community/article/image/4ef69657ff72bed3ab517a35535554d762d1cf47

1.4 调试perception工程

1.4.1 进入Docker环境

1
2
3
4
5
# 拉取并启动docker容器
aem start

# 进入容器
aem enter

注：在输入aem start后终端应为下图所示

Untitled 2.png

若仍然出现下图所示warning，则1.1.3.2 安装nvida-docker失败

Untitled 3.png

检查buildtool版本

1
buildtool -v

Untitled 4.png

注：如若buildtool版本与上图不一致，即以9.0.0-alpha开头的版本，请使用以下指令更新：

1
sudo apt update && sudo apt install --only-upgrade apollo-neo-buildtool

升级aem工具

1
sudo apt install apollo-neo-env-manager-dev

安装依赖包

会拉取安装core目录下的cyberfile.xml里面所有的依赖包

1
buildtool build --gpu

注：该工程中只有感知功能，如若想添加PnC（planning规划）功能请参考如下链接（可选）

请参考文章中的1.1.5升级CCF- BDCI赛事复赛工程https://apollo.baidu.com/community/article/1180

另外：安装的planning等模块的源码会保存到工程文件的modules文件夹中，如果安装后并未出现，可参考application-perception/core/cyberfile.xml文件中的内容进行安装，具体使用如下：

1
buildtool install xxx

其中xxx为想要安装的模块名称，例如要安装planning的源码，可查阅cyberfile.xml文件，可知其repo_name为”planning”：

Untitled 5.png

则安装命令相应为：

1
buildtool install planning

执行后在application-perception/modules文件夹内会出现planning源码文件夹：

Untitled 6.png

1.4.2 设置车型参数

本次赛事用的是apolloscape数据集，车型参数设置为apolloscape参数。

1
aem profile use apolloscape

1.4.3 启动Dreamview+

1
aem bootstrap start --plus

plus参数指的是启动dreamview+。

1.4.4 下载安装感知模型

安装amodel模型管理工具：

1
2
wget https://apollo-pkg-beta.cdn.bcebos.com/perception/amodel-0.2.0.tar.gz
pip3 install --user amodel-0.2.0.tar.gz

导入环境变量：

1
export PATH=~/.local/bin/:$PATH

安装感知模型：

1
sudo ~/.local/bin/amodel install center_point_paddle

安装完后使用命令查看安装的模型：

1
amodel list

1.4.5 启动lidar感知程序，播包调试(该步骤用于播放record，安装时不用执行)

启动lidar感知有两个方法，以下两个方法选择一个。

1.4.5.1 Dreamview+ 启动

在1.4.3启动Dreamview后，点击左侧Mode Settings按钮，Mode选择Perception：

Untitled 7.png
启动Transform、Lidar感知模块：

Untitled 8.png

1.4.5.2 命令行启动（一般用Dreamview+ 启动即可）

启动transform：

1
cyber_launch start /apollo/modules/transform/launch/static_transform.launch

启动lidar感知：

1
cyber_launch start /apollo/modules/perception/lidar_output/launch/lidar_output.launch

1.4.5.3 播包调试感知

在Dreamview观察感知情况。record包的生产参考下面的数据准备部分：

1
2
# xxx.record是具体record的名称
cyber_recorder play -f xxx.record

2 数据准备

2.1 数据下载

训练集、测试集和脚本代码中分别有readme说明。

一共需要下载下面三个文件，其中前两个大小都在13G左右，需要有足够空间。

点击下表中的链接会在浏览器直接创建下载任务，不过速度很慢。

推荐将下方链接复制，然后在windows中使用迅雷新建下载任务，填入复制的链接下载，或者找我拷贝。

Untitled 9.png

注注注：官方还推出了使用百度ai studio进行训练的教程，如果内存不足，则不要下载，可以参考此链接：https://apollo.baidu.com/community/article/1184

序号 名称 相关链接 说明
1 训练集 https://apollo-records.bj.bcebos.com/perception/apolloscape/apolloscape_train.zip?authorization=bce-auth-v1/0824ae9513f643518e120667fc2a6d50/2023-11-13T09%3A49%3A45Z/2592000/host/a7870c32d5bd5a38ff679cf70250164b84a77c0556bd5ac8de371050a56cb02b ApolloScape的训练数据集
2 测试集 https://apollo-records.bj.bcebos.com/perception/apolloscape/apolloscape_test.zip?authorization=bce-auth-v1/0824ae9513f643518e120667fc2a6d50/2023-11-13T09%3A49%3A03Z/2592000/host/c6c2bdcf29f531ed1bd4194700a179c5cf96e87063e99587454b19335ad9a10e ApolloScape的测试数据集

（分数榜单使用的数据集） |
| 3 | 脚本代码 | https://apollo-records.bj.bcebos.com/perception/apolloscape/apolloscape_scripts.zip?authorization=bce-auth-v1/0824ae9513f643518e120667fc2a6d50/2023-11-13T11%3A32%3A35Z/2592000/host/e662b3c0219eeaa374ecbec0e024c9f71e1b7925de9d06a79c6506b035f466f6 | 将ApolloScape数据集转换为KITTI数据集的脚本
将ApolloScape数据转换为record的脚本 |

2.2 adataset环境配置

adataset用于将apolloscape数据转化为apollo record格式，方便做端到端感知调试。

1
2
# 在application-perception目录下进入到容器内。如果已经在容器内，则不需要执行。
aem enter

安装adataset：

1
2
3
4
5
6
7
8
# 更新pip源
pip config set global.index-url https://mirrors.aliyun.com/pypi/simple/

# 升级pip
python -m pip install --upgrade setuptools

# 安装adataset
pip install adataset

2.3 数据转化

下载的三个文件为三个压缩包，各自包含内容如下：

Untitled 10.png

Untitled 11.png

Untitled 12.png

我们可以将压缩包里的三个文件提取到同一个文件夹 apolloDataSet 内：

Untitled 13.png

在脚本代码scripts文件夹内中有apolloscape_to_records.py和apolloscape_to_kitti.py，即下面命令所用到的两个程序。

同时我们需要提前创建两个空文件夹train_records，kitti，用于存放下面转换的数据：

Untitled 14.png

2.3.1 使用apolloscape_to_records.py将apolloscape转化成apollo records数据（需要在 apolloDataSet 文件夹打开终端）：

1
2
3
4
 # -d表示apolloscape数据集。用a就好；
# -i表示数据数据集。这里目录就用训练集和测试集的目录；
# -o输出目录。注意：目录要提前创建好（上面内容已提示过）； # -t类型。用rcd就好。
python scripts/apolloscape_to_records.py -d=a -i=train/ -o=train_records/ -t=rcd

注：如果报错ModuleNotFoundError: No module named ‘yaml’，执行下面命令安装后重新运行上面代码即可：

1
pip install pyyaml

2.3.2 Python2环境安装

（1）安装miniconda（anaconda的轻量版）

官网：https://docs.conda.io/projects/miniconda/en/latest/miniconda-install.html

或者参考我的教程：https://yang-makabaka.github.io/posts/4120ac2f.html

（2）使用conda创建环境

  • 创建python2环境：
1
conda create -n python2 python=2.7
  • 切换到python2环境：
1
2
conda activate python2
#报错的话，用 source activate python2

  • 安装pypcd和numpy：

    1
    2
    3
    conda install numpy

    pip install pypcd

  • 然后就可以使用下面命令将apolloscape数据集转化成kitti格式。

2.3.3 使用apolloscape_to_kitti.py将apolloscape数据转化kitti格式，用于训练centerpoint模型（需要在 apolloDataSet 文件夹打开终端，且进入上面创建的环境python2）：

1
2
3
4
5
#注：此步骤可在本地环境操作，不需要在容器中。本地需要具备pypcd库、numpy库和python2环境。
# --pcd_path: 点云数据路径，这里用的是pcl_pcd；
# --label_path: 标注结果。这里用的是detection_label；
# --output_path: 存放生成的数据，包括点云和标注两部分。
python2 scripts/apolloscape_to_kitti.py --pcd_path=train/pcl_pcd/ --label_path=train/detection_label/ --output_path=./kitti
